Einbaudetails

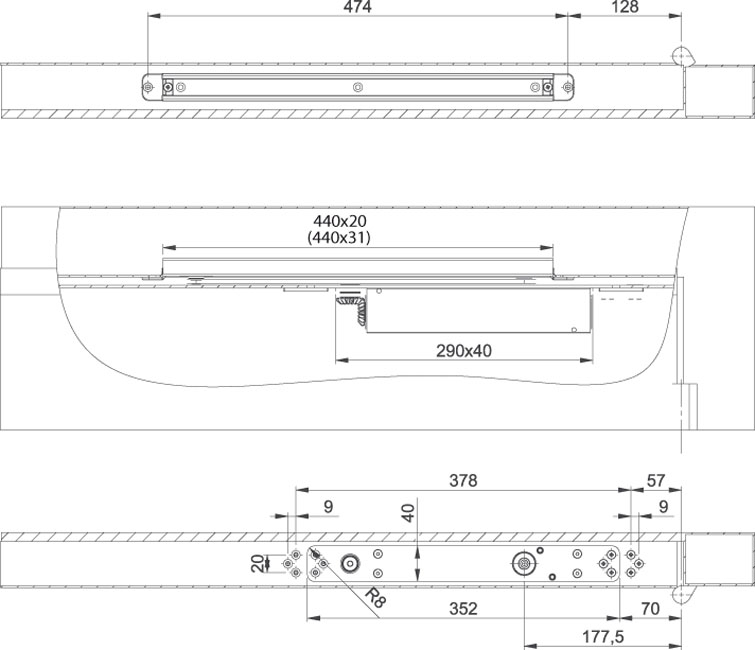

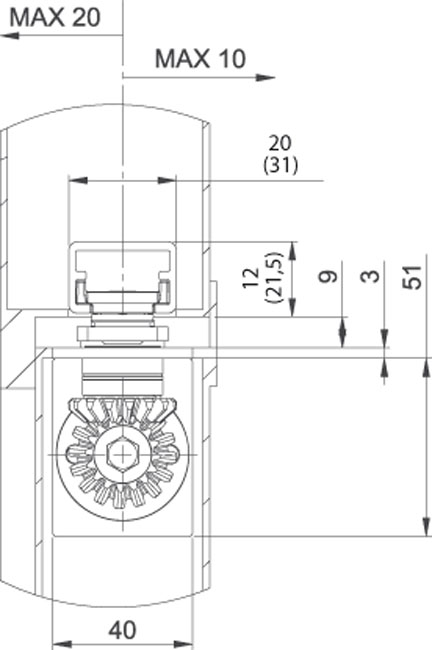

Anschlagmaße

DIN rechts abgebildet
DIN links spiegelbildlich

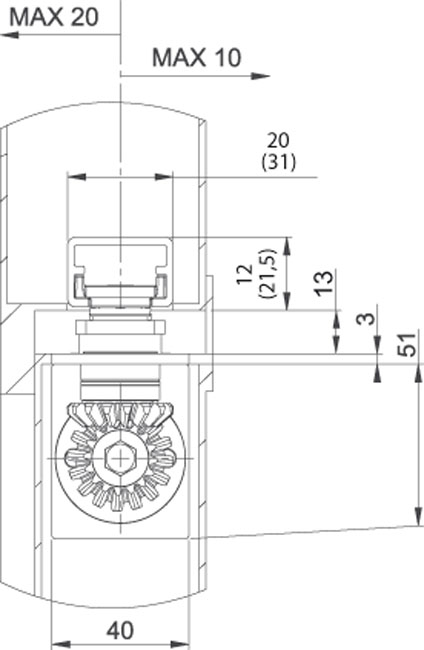

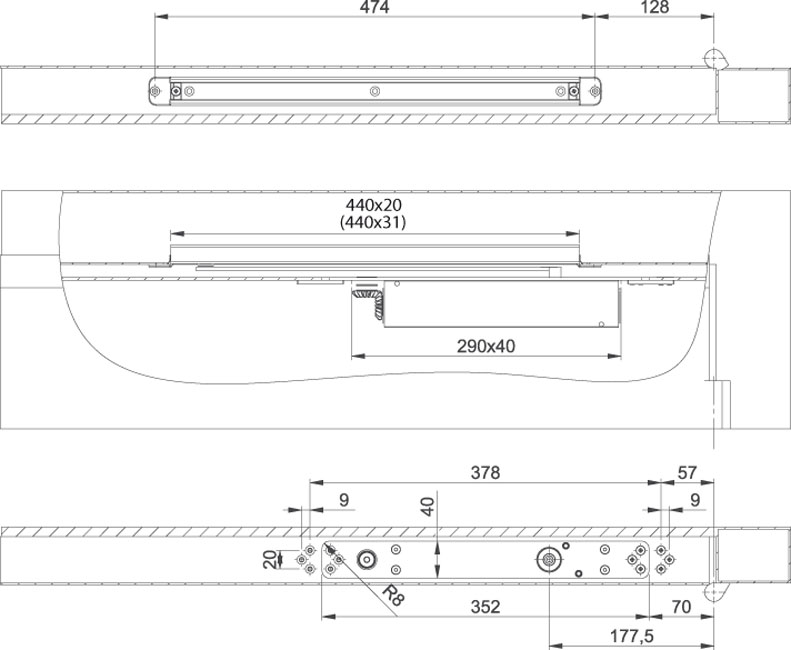

Einbaumaße mit 4 mm Achsverlängerung

DIN rechts abgebildet
DIN links spiegelbildlich

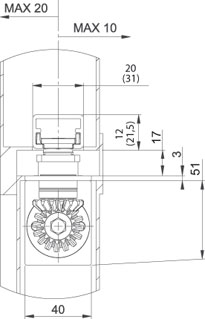

Einbaumaße mit 8 mm Achsverlängerung

DIN rechts abgebildet
DIN links spiegelbildlich

Rastfeststelleinheit A152 (nicht an Feuer- und Rauchschutztüren verwendbar)

Rastfeststelleinheit zur mechanischen Feststellung, von Türen die zeitweise offen gehalten werden sollen.
Einfache Bestückung der verdecktliegenden Gleitschiene G893.
Türfeststellung bis zu einem Öffnungswinkel von max. 120°.
Haltekraft stufenlos einstellbar.
Verwendung an Feuer- und Rauchschutztüren nicht zulässig.

Öffnungsdämpfung A153

Öffnungsdämpfung zum mechanischen Schutz von Gleitschiene und Schließerkörper, sowie angrenzender Wände.
Einfache Bestückung der verdecktliegenden Gleitschiene G893, ersetzt jedoch nicht den Türstopper.

Feststellvorrichtung A156 (nicht an Feuer- und Rauchschutztüren verwendbar)

Rastfeststelleinheit zur mechanischen Feststellung, von Türen die zeitweise offen gehalten werden sollen.
Einfache Montage in Gleitschiene G892.
Verwendung an Feuer- und Rauchschutztüren nicht zulässig.

Öffnungsdämpfer A157

Öffnungsdämpfung zum mechanischen Schutz von Gleitschiene und Schließerkörper, sowie angrenzender Wände.
Einfache Montage in der verdecktliegenden Standardgleitschiene G892, ersetzt jedoch nicht den Türstopper.

Montageplatte A162

Befestigungsplatten-Set für Metalltüren.
